볼스크류와 랙 모두 전동공구에 속하며 산업현장에서 널리 사용되고 있지만 특성이 다르기 때문에 사용범위가 다릅니다.실제 작업에서는 어떤 전송 도구를 선택해야 할까요?첫째, 볼 나사 전송과 랙 전송의 차이점인 두 가지에 대해 깊이 이해해야 합니다.
랙 전송
1. 정의:
랙앤피니언이란?또한 평기어와 헬리컬 평기어를 쌍으로 사용하는 평기어와 헬리컬기어로 구분된다.랙의 톱니 프로파일은 인벌류트가 아니라 직선이며 인덱스 원의 반지름을 가진 무한 원통형 기어와 같습니다.
2. 작동 원리:
랙과 피니언은 톱니가 서로 맞물릴 수 있는 기계 부품입니다.랙은 직선 치아와 나선형 치아로 나뉩니다.랙 및 피니언은 변속기의 움직임을 실현하고 이동 속도를 변경하며 이동 방향을 변경하기 위해 기계에 널리 사용됩니다.

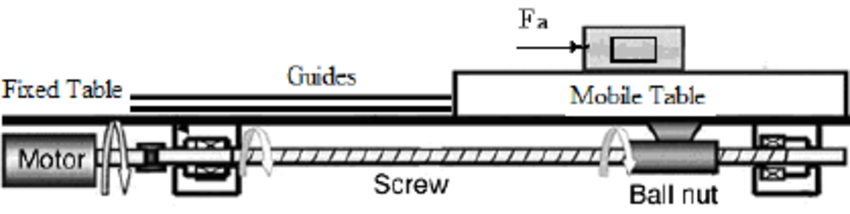

스크류 트랜스미션
1. 정의:
볼스크류란 회전운동을 직선운동으로 변환하거나 직선운동을 회전운동으로 변환하는데 이상적인 제품입니다.볼 나사는 나사, 너트 및 볼로 구성됩니다.그 기능은 나선형 운동을 사다리꼴 나사의 추가 확장 및 개발인 선형 운동으로 변환하는 것입니다.이 개발의 중요한 의미는 스크류의 슬라이딩을 롤링으로 변경하고 마찰을 줄이는 것입니다.
2. 작동 원리:
볼스크류의 볼스크류형 : 볼스크류는 순환방식에 따라 내부순환과 외부순환으로 구분된다.볼 스크류는 회전 운동을 선형 운동으로 변환하거나 선형 운동을 회전 운동으로 변환하는 데 이상적인 제품입니다.볼스크류 기술의 발달로 베어링의 롤링 동작이 슬라이딩 동작으로 바뀌었습니다.볼스크류는 마찰저항이 작기 때문에 각종 산업기기 및 정밀기기에 널리 사용되고 있습니다.
차이점
1. 작업 스트로크
작동 스트로크는 장거리 이동에 적응하기 위해 무한히 확장될 수 있으며 볼 나사에는 이러한 이점이 없습니다.일반적으로 스트로크가 6m 이상인 랙을 사용하는 것이 가장 좋습니다.
2. 지지력
랙의 베어링 용량은 볼 스크류보다 강하며 고하중 및 중하중에서 작동할 수 있습니다.랙은 최대 15~20톤의 하중을 견딜 수 있습니다.
3. 위치 정확도
볼 나사에 대한 랙의 위치 결정 정확도는 그다지 높지 않습니다.
4. 이동 속도
랙의 이동 속도는 볼 나사만큼 빠르지 않습니다.
5. 설치 요구사항
랙 설치, 예비 여유 공간에 대한 요구 사항이 있으며 설치에는 후진 기어 게이지가 필요합니다.
6. 착용상태
랙의 마모를 보정해야 하고 볼 나사의 마모를 조정해야 합니다.
7. 구매가격
랙은 볼 나사보다 저렴합니다.일반적으로 랙은 경제적이기 때문에 선택되며 나사는 정밀도가 높기 때문에 선택됩니다.
8. 장점 비교
(1) 랙의 길이가 무한대이고, 큰 하중(15-20톤), 고속(120-150m/min), 긴 수명 및 적용 가능한 동력 전달 범위가 넓습니다. 속도.
(2) 볼 스크류는 높은 전송 효율, 민감하고 안정적인 전송, 높은 위치 정확도, 건너뛰기(확정)od 정밀도 유지, 높은 전송 강성 및 건너뛰기(확정)od 동기화 성능을 가지고 있습니다.
