리니어 가이드의 기능 및 특성

선형 가이드, 슬라이드 레일, 선형 가이드 레일 및 선형 슬라이드 레일이라고도하는 선형 가이드는 선형 왕복 운동 응용 분야에 사용되며 선형 베어링보다 정격 하중이 높으며 동시에 특정 토크를 견딜 수 있습니다. 고부하 조건에서 고정밀 직선 운동을 실현합니다.

리니어 모션 가이드 레일의 기능은 기술 지원이동부를 안내하고 주어진 방향으로 왕복 직선 운동을 수행하는 것입니다.마찰의 특성에 따라 선형 운동 가이드는 슬라이딩 마찰 가이드, 롤링 마찰 가이드, 탄성 마찰 가이드, 유체 마찰 가이드 및 기타 유형으로 나눌 수 있습니다.선형 베어링은 주로 독일에서 수입한 공작 기계, 종이 그릇 기계, 레이저 용접기 등과 같은 자동화 기계에 사용됩니다. 물론 선형 베어링과 선형 샤프트가 함께 사용됩니다.리니어 가이드는 주로 고정밀 요구 사항에 사용됩니다.기계 구조에.

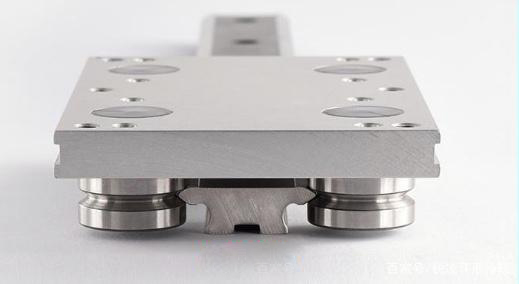

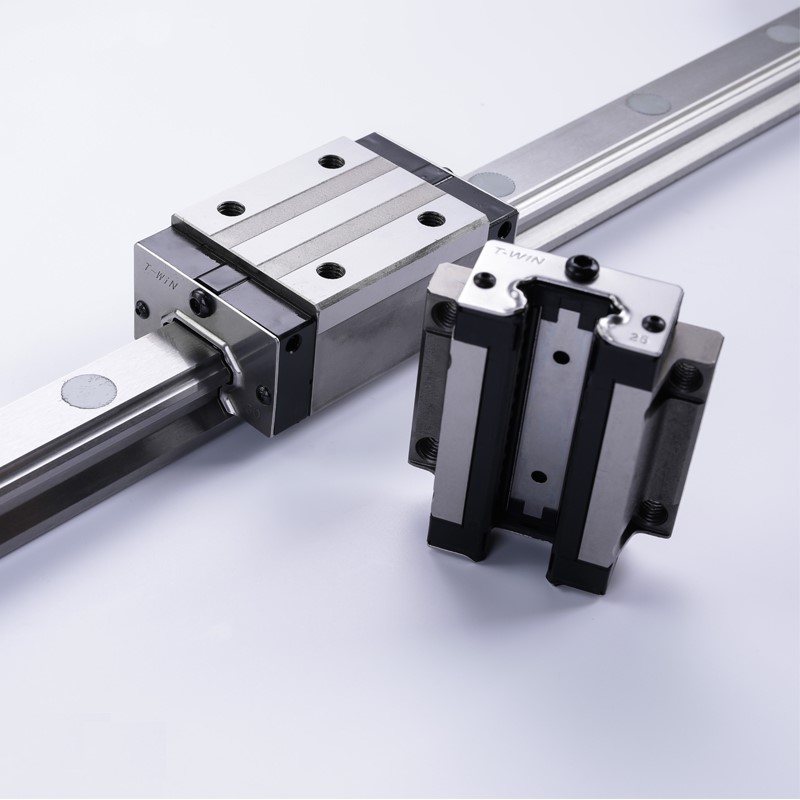

슬라이더는 동작을 곡선에서 직선으로 변환합니다.새로운 가이드 레일 시스템을 통해 공작 기계는 스핀들 속도가 동일할 때 리니어 가이드의 특성인 빠른 이송 속도를 얻을 수 있습니다.리니어 가이드에는 플랫 가이드와 동일한 두 가지 기본 요소가 있습니다.하나는 가이드 역할을 하는 고정 요소이고 다른 하나는 이동 요소입니다.리니어 가이드는 표준 구성 요소이므로 공작 기계 제조업체용입니다.마운팅 레일용 평면을 가공하고 레일의 평행도를 조정하기만 하면 됩니다.물론 공작 기계의 정확도를 보장하려면 베드나 컬럼에서 약간의 스크래핑이 필수적입니다.대부분의 경우 설치는 비교적 간단합니다.

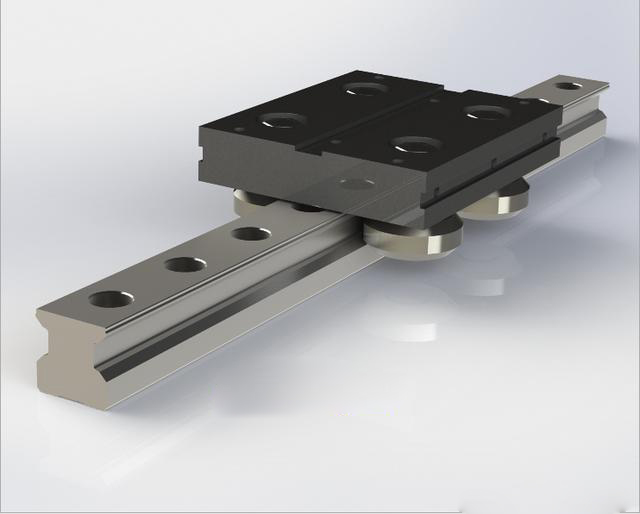

가이드 레일은 경화강으로 만들어지며 미세 연삭 후 장착 표면에 배치됩니다.플랫 가이드 레일과 비교할 때 선형 가이드 레일 단면의 형상은 플랫 가이드 레일보다 더 복잡합니다.복잡한 이유는 슬라이딩 요소의 이동을 용이하게 하기 위해 가이드 레일에 홈을 가공해야 하기 때문입니다.홈의 모양과 수는 완성할 기계에 따라 다릅니다.기능.예를 들어 선형 힘과 전복 모멘트를 모두 견디는 가이드 레일 시스템을 선형 힘만 견디는 가이드 레일과 비교합니다.디자인에서 큰 차이가 있습니다.리니어 가이드의 이동 요소와 고정 요소 사이에는 중간 매체가 없지만 롤링 스틸 볼이 있습니다.롤링 스틸 볼은 고속 운동, 작은 마찰 계수 및 높은 감도에 적합하기 때문에 공작 ​​기계 받침, 캐리지 등과 같은 움직이는 부품의 작업 요구 사항을 충족할 수 있습니다. 고정 요소(가이드 리니어 가이드 시스템의 레일(rail)은 강구를 설치하기 위한 브라켓인 베어링 링과 같은 형태로 'V'자형이다.브래킷은 레일의 상단과 측면을 감쌉니다.기술 지원 공작 기계의 작동 부품에는 선형 가이드 세트에 최소 4개의 브래킷이 있습니다.기술 지원대형 작업 부품의 경우 브래킷의 수는 4개 이상이 될 수 있습니다.

기계의 빔이 움직이면 강구가 브래킷의 홈을 순환하고 빔의 마모가 각 강구에 분산되어 리니어 가이드의 수명이 연장됩니다.빔과 가이드 레일 사이의 간격을 없애기 위해 예압은 가이드 레일 시스템의 안정성을 향상시킬 수 있으며 예압을 얻을 수 있습니다.Guide Rail과 Beam 사이에 특대 강구를 설치하는 것이다.강구의 직경 공차는 ±20 미크론이며, 강구는 0.5 미크론 단위로 스크리닝 및 분류되어 가이드 레일에 각각 설치됩니다.예압의 크기는 강구에 작용하는 힘에 따라 다릅니다.강구에 작용하는 힘이 너무 크면 강구에 너무 오랫동안 예압이 가해져 빔의 이동 저항이 증가합니다.여기에 균형 문제가 있습니다.시스템의 감도를 개선하고 이동 저항을 줄이려면 그에 따라 예압을 줄여야 하며 이동 정확도와 정밀도 유지를 향상시키기 위해서는 충분한 예압 음수가 필요하며 이는 모순됩니다.

작업 시간이 너무 길면 강구가 마모되기 시작하고 강구에 작용하는 예압이 약해지기 시작하여 기계 빔의 이동 정확도가 감소합니다.원래 정확도를 유지하려면 레일 브래킷 또는 레일까지 교체해야 합니다.레일 시스템이 이미 사전 로드된 경우.시스템 정확도가 손실되었으며 이를 수행하는 유일한 방법은 롤링 요소를 교체하는 것입니다.

가이드 레일 시스템의 설계는 고정 요소와 이동 요소 사이에 가장 큰 접촉 면적을 갖도록 노력하여 시스템의 지지력을 향상시킬 수 있을 뿐만 아니라 시스템이 간헐적인 절단이나 중력에 의해 발생하는 충격력을 견딜 수 있습니다. 절단, 힘을 널리 퍼뜨리고 지지력을 확장하십시오.힘의 영역.이를 위해 레일 시스템의 홈 형상은 다양한 형상을 가지는데 대표적인 것이 두 가지가 있다.하나는 고다형(뾰족아치형)이라 하며, 모양은 반원의 연장이고, 접점은 꼭지점이며;다른 종은 호 모양이며 같은 역할을 할 수도 있습니다.어떠한 구조라도 그 목적은 하나이며, 가이드 레일(고정 요소)과 더 많은 회전 강구 반경이 접촉하도록 노력합니다.시스템의 성능 특성을 결정하는 것은 롤링 요소가 가이드와 접촉하는 방식이며, 이것이 문제의 핵심입니다.
