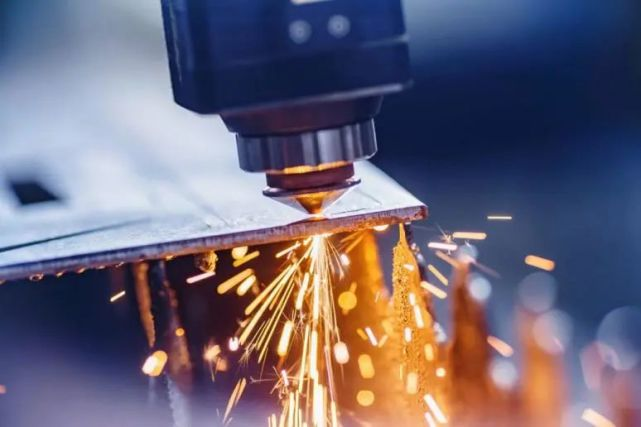

레이저 절단은 절단할 재료에 레이저 빔을 조사하여 재료를 가열, 용융, 기화시키고 고압 가스로 용융물을 불어 날려 구멍을 형성한 다음 빔이 재료, 그리고 구멍은 지속적으로 슬릿을 형성합니다.
일반적인 열 절단 기술에서는 플레이트 가장자리에서 시작할 수 있는 몇 가지 경우를 제외하고 대부분 플레이트에 작은 구멍을 뚫은 다음 작은 구멍에서 절단을 시작해야 합니다.
레이저 천공의 원리
레이저 천공의 기본 원리는 금속 시트 표면에 일정한 에너지의 레이저 빔을 조사하면 일부가 반사되는 것 외에도 금속에 흡수된 에너지가 금속을 녹여 용융 금속 풀을 형성하는 것입니다.금속 표면에 대한 용융 금속의 흡수율이 증가합니다. 즉, 금속의 용융을 가속화하기 위해 더 많은 에너지를 흡수할 수 있습니다.이때 에너지와 기압을 적절히 조절하면 용탕 안의 용탕을 제거할 수 있고, 금속이 침투할 때까지 용탕 풀을 지속적으로 깊게 할 수 있다.
실제 적용에서 천공은 일반적으로 펄스 천공과 폭발 천공의 두 가지 방법으로 나뉩니다.
맥박 천공
펄스 천공의 원리는 높은 피크 전력과 낮은 듀티 사이클의 펄스 레이저를 사용하여 절단할 판을 조사하여 소량의 재료가 녹거나 기화되고 결합된 작용으로 구멍을 통해 배출되도록 하는 것입니다. 연속 박동 및 보조 가스, 그리고 지속적으로.시트가 스며들 때까지 서서히 작업합니다.
레이저 조사 시간은 간헐적이며 사용되는 평균 에너지는 상대적으로 낮기 때문에 전체 가공 재료가 흡수하는 열은 상대적으로 작습니다.천공 주변에 잔류 열이 적고 천공 부위에 잔류물이 덜 남습니다.이렇게 뚫은 구멍도 비교적 규칙적이고 크기가 작으며 기본적으로 초기 절단에 영향을 미치지 않습니다.

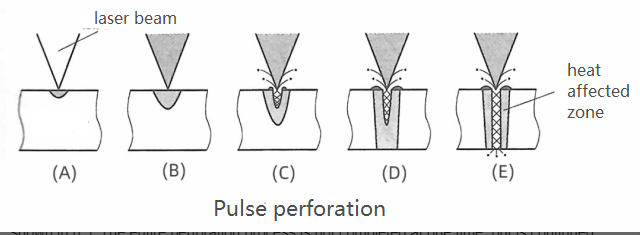

프로세스는 아래 그림에 나와 있습니다. 레이저 빔이 공작물에 조사된 후 재료의 표면이 먼저 가열됩니다(A).가열이 점차 깊어짐에 따라 천공, 즉 (E)에 표시된 마지막 침투까지 (B) ~ (C) ~ (D) 역할을 합니다.전체 천공 과정은 한 번에 끝나는 것이 아니라 단계적으로 계속 진행되며 점차 심화되어 침투하게 됩니다.따라서 이 방법은 천공하는 데 비교적 오랜 시간이 걸립니다.그러나 결과 구멍은 더 작고 주변 열에 미치는 영향이 적습니다.
발파 천공
발파 천공의 원리 : 일정 에너지의 연속파 레이저 빔으로 처리 대상물을 조사하여 많은 양의 에너지를 흡수하고 용융되어 피트를 형성한 다음 용융된 재료가 보조 가스에 의해 제거되어 형성됩니다. 빠른 침투를 달성하는 구멍.목적.
레이저의 지속적인 조사로 인해 발파 구멍의 구멍 직경이 크고 비산이 심하여 고정밀 요구 사항으로 절단하는 데 적합하지 않습니다.

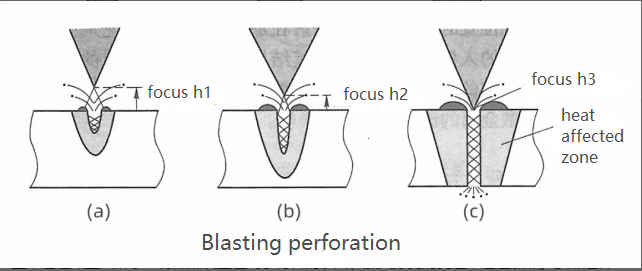

전체 프로세스는 위의 그림에 나와 있습니다. 재료 표면 위에 초점을 맞추고 천공 구멍을 늘려 빠르게 가열합니다.이 피어싱 방법은 다량의 용융 금속을 생성하고 가공된 재료의 표면에 스퍼터링하지만 피어싱 시간을 크게 줄일 수 있습니다.

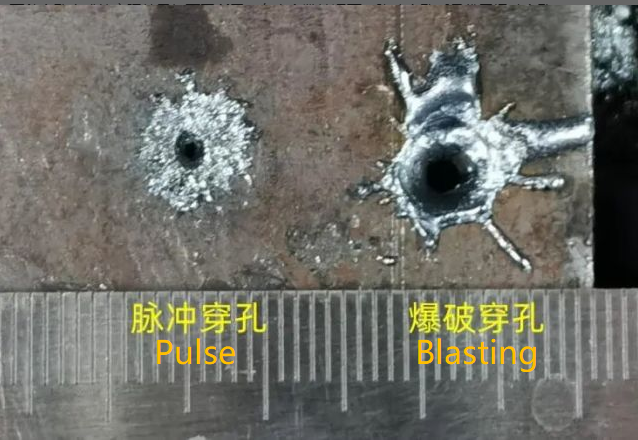

두 가지 천공 방법의 실제 효과는 아래 그림에 나와 있습니다.대부분의 경우 펄스 피어싱의 품질은 폭발 피어싱보다 낫습니다.
