제조에서는 정밀도가 핵심입니다.레이저 절단은 다양한 산업 분야에서 사용되는 기술입니다.이 기사에서는 '레이저 절단 공차'를 살펴봅니다.이는 제조된 부품의 정확한 치수를 얻는 데 중요합니다.공차에 영향을 미치는 요소, 특정 범위 및 절단 정확도를 향상시키는 전략에 대해 논의합니다.


1. 레이저 절단 공차란 무엇입니까?


레이저 절단 공차는 레이저 절단 기계가 재료를 지정된 치수로 얼마나 정확하게 절단할 수 있는지를 나타냅니다.이러한 허용 오차는 매우 중요합니다.이는 부품이 조립품에 얼마나 잘 들어맞고 의도한 응용 분야에서 기능하는지를 결정합니다.

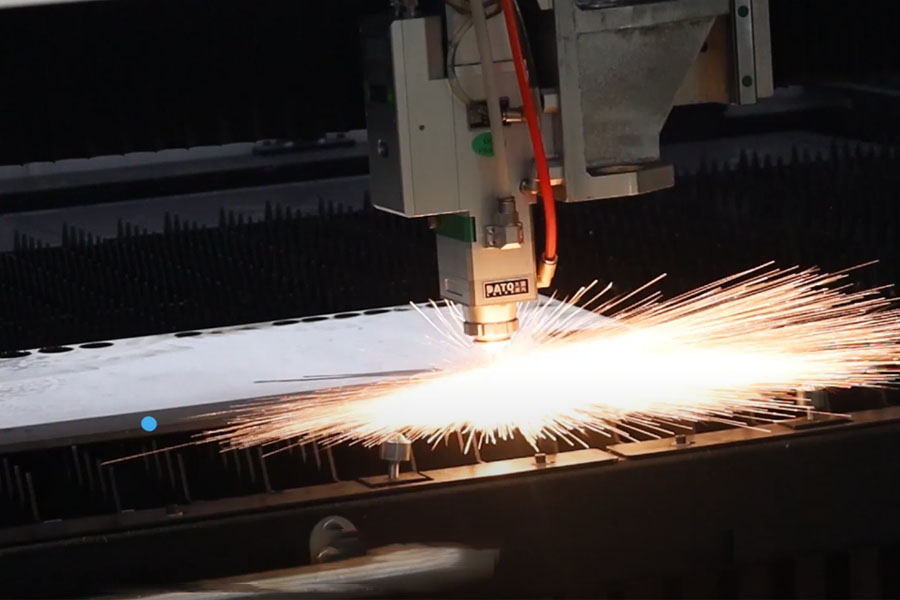

레이저 절단


2. 레이저 절단 공차에 영향을 미치는 요인


레이저 절단의 정확성에 영향을 미치는 다양한 요소가 있습니다.이러한 요소를 이해하면 올바른 장비와 매개변수를 선택하는 데 도움이 됩니다.


2.1.기계 정확도

기계 정확도: 레이저 절단기 자체의 기계적 정확도는 절단 공차에 영향을 미칩니다.여기에는 레이저 빔의 안정성, 가이드 메커니즘의 정확성, 하드웨어의 전반적인 상태가 포함됩니다.

교정: 정기적인 교정을 통해 기계가 지정된 공차 범위 내에서 작동하도록 보장합니다.


2.2.재료 특성

재료 유형: 다양한 재료가 레이저 빔 아래에서 다르게 반응합니다.내열성과 반사율이 다르기 때문에 레이저 절단 정확도에 영향을 미칩니다.


2.3.재료 두께

두꺼운 재료는 종종 레이저 절단 정확도에 문제를 야기합니다.두꺼운 소재는 열이 축적되어 휘어질 가능성이 더 높기 때문입니다.


2.4.절단 매개변수 설정

출력 및 속도: 레이저 출력 및 절단 속도 설정은 절단 품질에 큰 영향을 미칠 수 있습니다.이러한 매개변수를 최적화하는 것은 편차를 줄이는 데 중요합니다.

레이저 초점: 레이저 초점은 재료에 대한 빔의 농도에 영향을 미칩니다.이는 절단의 선명도와 정확성에 영향을 미칩니다.


2.5.소프트웨어 및 알고리즘

프로그래밍: 레이저 절단기를 제어하는 ​​데 사용되는 소프트웨어는 기계가 의도한 설계를 정확하게 복제하는 데 중요한 역할을 합니다.

네스팅 소프트웨어: 잘라낼 패턴의 레이아웃을 최적화하는 소프트웨어입니다.이는 재료 낭비를 줄이고 절단 효율성을 높입니다.절단 공정을 최적화하여 공차에 간접적으로 영향을 미칩니다.

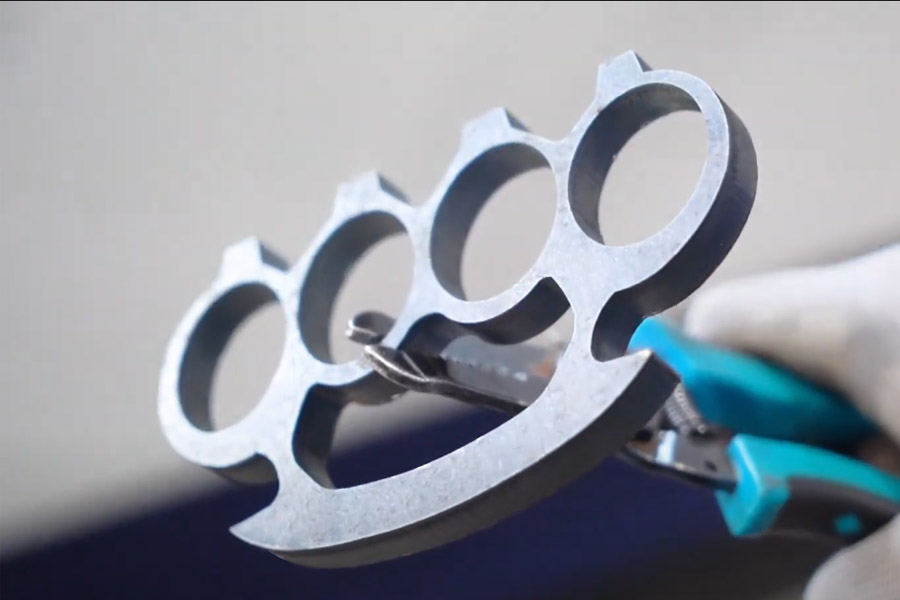

레이저 절단 금속


3. 파이버 레이저 절단기의 특정 공차 범위


3.1.데이터 기술 지원

  • 절단 폭 공차: 두께가 1-20mm인 금속판의 경우 절단 폭 공차는 일반적으로 ±0.1mm 이내입니다.재료의 두께가 증가함에 따라 공차 범위가 약간 확장될 수 있습니다.하지만 전체적으로는 여전히 높은 수준을 유지하고 있습니다.

  • 모서리 수직 공차: 금속판 절단 시 모서리 수직 공차는 일반적으로 ±0.5° 이내로 유지됩니다.이 범위는 절삭날의 직진성과 정확성을 보장할 수 있습니다.

  • 표면 거칠기: 표면 거칠기는 절단 품질을 평가하는 중요한 지표 중 하나입니다.금속판의 경우 파이버 레이저 절단기는 일반적으로 Ra 값이 12.5μm 미만인 절단 표면을 얻을 수 있습니다.이는 대부분의 정밀 가공 요구 사항을 충족합니다.


3.2.비교 및 장점

  • 높은 정밀도: 레이저 절단기는 뛰어난 빔 품질과 정밀한 포커싱 기능을 갖추고 있습니다.더 작은 공차 범위 내에서 고정밀 절단이 가능합니다.대조적으로, CO2 레이저 절단 기계는 동일한 수준의 정밀도를 달성하기 위해 종종 도움이 필요합니다.

  • 고효율: 파이버 레이저는 전기광학 변환 효율이 높고 응답 속도가 빠릅니다.이 기능을 통해 가공 중에 높은 절단 속도와 안정성을 유지할 수 있습니다.이를 통해 생산 효율성이 향상될 뿐만 아니라 에너지 소비와 비용도 절감됩니다.

  • 낮은 유지 관리 비용: 파이버 레이저의 구조는 비교적 간단하고 내구성이 뛰어나며 유지 관리 비용이 저렴합니다.CO2 레이저는 정기적인 가스 교체와 복잡한 유지 관리 작업이 필요합니다.이는 운영 비용과 유지 관리의 어려움을 증가시킵니다.

  • 광범위한 재료 적응성: 레이저 절단기은 다양한 금속 가공에 적합합니다.뛰어난 열관리 능력과 정밀한 절단 제어로 안정적인 절단 품질을 유지할 수 있습니다.

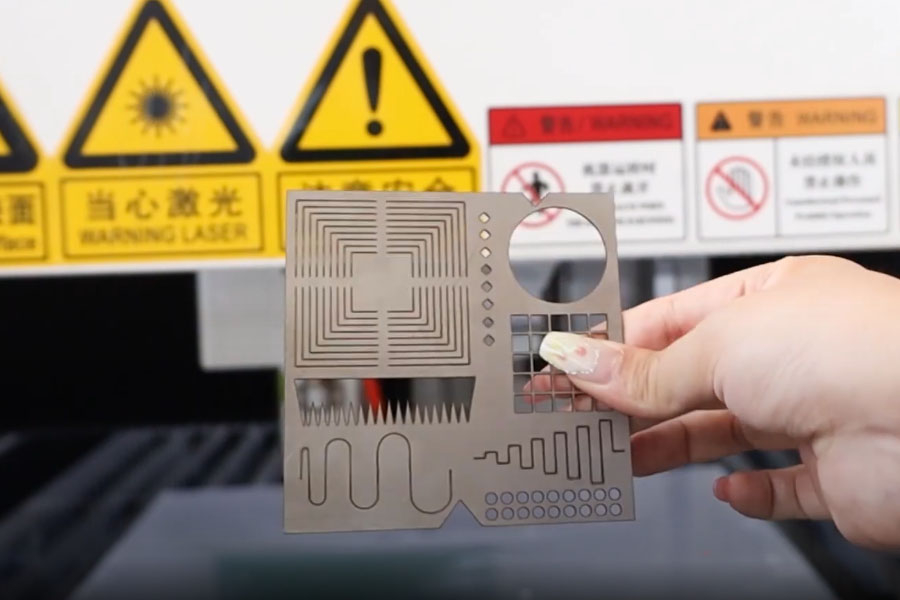

레이저 절단 금속


4. 파이버 레이저 절단 정확도 향상 전략


4.1.장비 보수

정기 교정: 레이저 절단기를 정기적으로 교정해야 합니다.평생 동안 정확성을 유지하십시오.

정기 검사: 정기 유지 관리 검사를 수행합니다.모든 기계 부품을 최상의 상태로 유지하고 필요에 따라 렌즈, 노즐 등의 부품을 교체하십시오.


4.2.프로세스 최적화

최적의 설정: 다양한 출력 설정과 절단 속도를 시도해 보십시오.각 재료 유형 및 두께에 가장 적합한 조합을 찾습니다.

열차 운전자: 운전자가 잘 훈련되었는지 확인하십시오.최고의 절단 성능과 정확성을 얻기 위해 설정을 조정하는 방법을 알아보세요.


4.3.소프트웨어 업그레이드

소프트웨어 업데이트: 절단 소프트웨어를 최신 상태로 유지하여 최신건너뛰기(확정)기능과 효율성 향상을 누려보세요.

고급 네스팅 소프트웨어: 고급 네스팅 소프트웨어를 사용하여 재료 사용을 최적화하고 절단을 줄입니다.이는 기계 부하를 줄여 절단 정확도를 간접적으로 향상시킬 수 있습니다.


4.4.환경 관리

안정적인 환경: 온도와 습도가 일정한 통제된 환경에서 장비를 작동하십시오.이는 절단 중 재료 변형을 방지합니다.


결론

위의 레이저 절단 공차를 이해하면 제품이 엄격한 품질 표준을 충족하는 데 도움이 될 수 있습니다.경쟁 우위를 유지하려면 최신 기술과 기계적 성능을 유지하는 것이 필수적입니다.더 많은 정보가 필요하시면 당사의 전문 지식을 통해 기꺼이 도움을 드리겠습니다.
