레이저 용접 시스템은 고품질, 고정밀 용접을 생산하는 데 중요한 역할을 합니다. 이 기사에서는 레이저 용접 시스템의 구성 요소와 그 진화, 장점, 적용 및 구매에 대해 소개합니다.

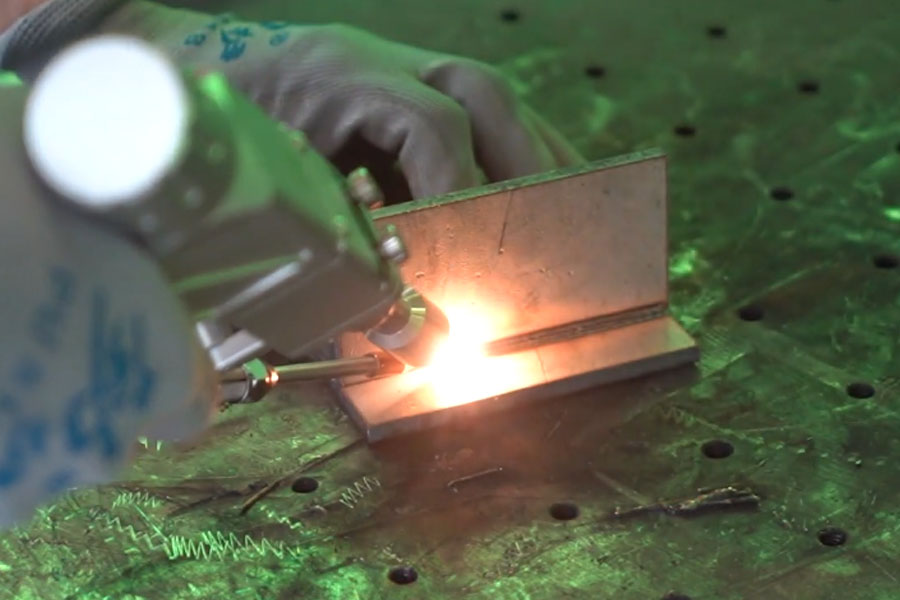

레이저 용접기는 집중된 레이저 빔을 사용하여 일반적으로 금속이나 열가소성 플라스틱과 같은 재료를 접합하는 도구입니다. 레이저는 집중된 열원을 생성하여 재료를 녹이고 냉각되면서 융합되도록 합니다. 이 공정은 강력하고 내구성 있는 용접을 생성하는 정밀도, 속도 및 능력으로 잘 알려져 있습니다.
레이저 용접기은 다양한 유형으로 제공되며 각각은 특정 애플리케이션을 위해 설계되었습니다.

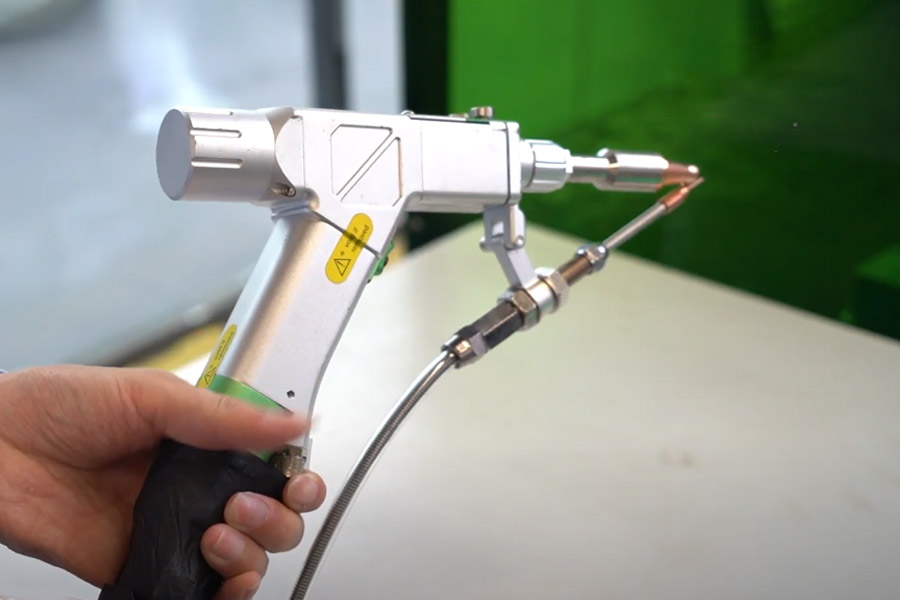

휴대용 레이저 용접기: 가볍고 이동성이 뛰어나 소규모 프로젝트나 현장 프로젝트에서 유연성을 제공합니다.
휴대용 레이저 용접기: 이 기계는 사용이 간편하며 수동 제어가 필수적인 응용 분야에 이상적입니다.
고정형 레이저 용접 기계: 이는 일반적으로 대규모 자동화 용접 공정을 위한 생산 라인에 통합됩니다. 이 제품은 산업 환경에서 높은 정밀도와 일관성으로 잘 알려져 있습니다.
레이저 용접 시스템은 몇 가지 주요 구성 요소로 구성됩니다. 이러한 구성 요소는 함께 작동하여 정밀하고 고품질의 용접을 생성합니다.

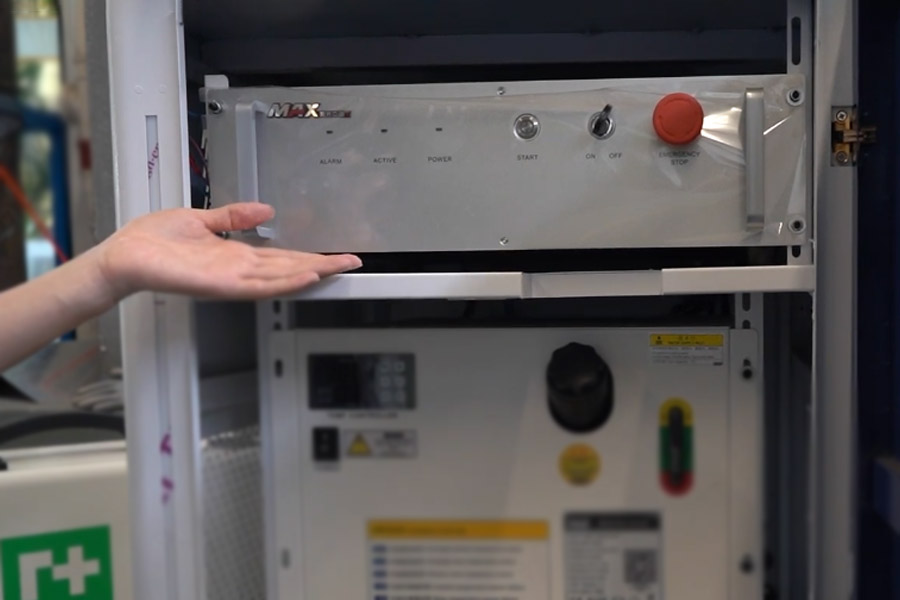

레이저 소스의 역할: 레이저 소스는 용접 시스템의 핵심입니다. 용접을 수행하는 데 필요한 레이저 빔을 생성합니다. 이 빔은 결합되는 재료를 녹이는 집중된 고에너지 빛을 제공하여 재료가 냉각되면서 서로 융합될 수 있도록 합니다. 레이저 소스의 품질과 유형은 용접의 정밀도, 깊이 및 속도에 직접적인 영향을 미칩니다.
일반적인 유형: 용접에 일반적으로 사용되는 여러 유형의 레이저 소스가 있습니다.
파이버 레이저: 이 레이저는 효율성이 높고 빔 품질이 뛰어난 것으로 알려져 있습니다. 광섬유를 이득 매체로 사용하며 정밀 용접 작업에 이상적입니다.
CO2 레이저: 이산화탄소를 레이저 매체로 사용하는 가스 레이저입니다. 이 제품은 두꺼운 재료를 용접하는 데 강력하고 효과적이며 비금속 재료 절단에도 다용도로 사용됩니다.
NdLasers: Nd: YAG 레이저는 고체 레이저입니다. 높은 피크 출력과 펄스 작동 효율성으로 잘 알려진 이 제품은 심용입 용접 및 정밀 드릴링에 사용할 수 있습니다.
빔 전달의 중요성: 빔 전달 시스템은 소스에서 가공물로 레이저 빔을 전송하는 작업을 처리합니다. 이 시스템은 레이저 빔이 용접 영역으로 정확하게 향하도록 보장합니다. 이는 효과적인 용접에 필요한 품질과 정밀도를 유지합니다.
빔 전달 시스템에는 일반적으로 다음 구성 요소가 포함됩니다.
광섬유: 광섬유 레이저 시스템에서 레이저 빔은 광섬유를 통해 전송되므로 자동화 시스템에 유연성과 통합이 용이합니다.
거울 및 렌즈: 이러한 광학 요소는 레이저 빔을 대상 영역에 집중하고 방향을 지정하는 데 사용됩니다. 이러한 구성요소의 정렬과 품질은 용접 공정의 정확성과 효율성을 유지하는 데 중요합니다.
콜리메이터 및 빔 확장기: 이 장치는 빔 크기와 초점을 조정하여 레이저 에너지가 원하는 지점에 집중되도록 합니다.

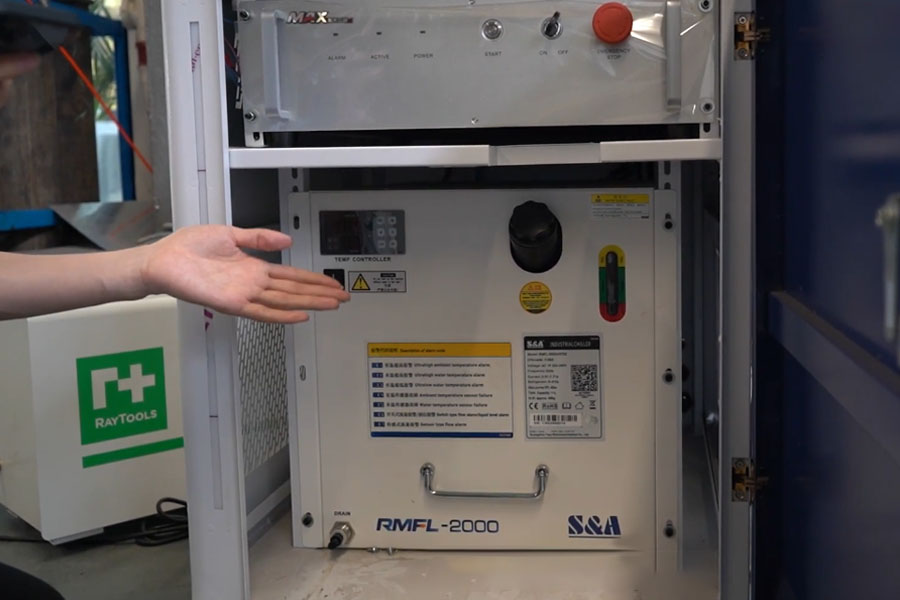

냉각 시스템의 필요성: 냉각 시스템은 레이저 소스 및 기타 주요 구성 요소의 온도를 제어하는 데 사용됩니다. 레이저 용접 공정에서는 많은 열이 발생합니다. 제대로 관리하지 않을 경우 과열 및 장비 손상의 원인이 될 수 있습니다.
레이저 용접 시스템에는 두 가지 기본 냉각 방법이 사용됩니다.
공기 냉각: 이 방법은 주변 공기를 사용하여 열을 방출합니다. 이는 더 간단하고 비용 효율적이지만 고출력 레이저나 온도 제어가 중요한 환경에서는 충분하지 않을 수 있습니다.
수냉식: 이 방법에는 물을 순환시켜 열을 흡수하고 배출하는 방법이 포함됩니다. 수냉식은 공냉식보다 더 효과적이며 정밀한 온도 제어가 필요한 고출력 레이저 시스템에 일반적으로 사용됩니다.
공작물 조작의 역할: 공작물 조작 시스템은 용접 공정 중에 용접 재료가 높은 정밀도로 배치되고 이동되도록 합니다. 이 시스템은 주로 자동화된 용접 작업에 사용됩니다.
자동화의 장점
CNC 테이블: CNC 테이블을 사용하면 여러 축을 따라 공작물의 이동을 정밀하게 제어할 수 있습니다. 이는 복잡한 용접 패턴이나 높은 반복성이 요구되는 상황에 필수적입니다.
로봇 팔: 고급 설정에서는 로봇 팔이 공작물이나 레이저 헤드를 조작할 수 있습니다. 이는 다양한 용접 작업에 유연성과 정밀도를 제공할 수 있습니다. 이는 정밀도와 자동화가 중요한 자동차 및 항공우주 제조에 특히 유용합니다.

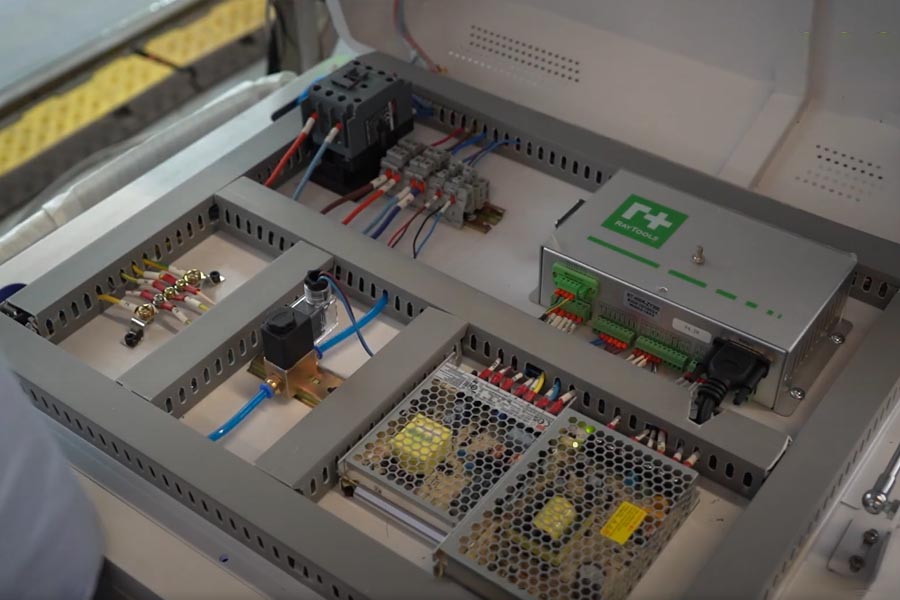

제어 시스템의 기능
제어 시스템은 전체 용접 프로세스를 관리하고 최적화하는 레이저 용접기의 두뇌입니다. 이는 모든 구성 요소가 조화롭게 작동하여 일관되고 고품질의 결과를 얻을 수 있도록 보장합니다. 제어 시스템은 복잡하고 자동화된 용접에서 정밀도와 반복성을 유지합니다.
주요 특징

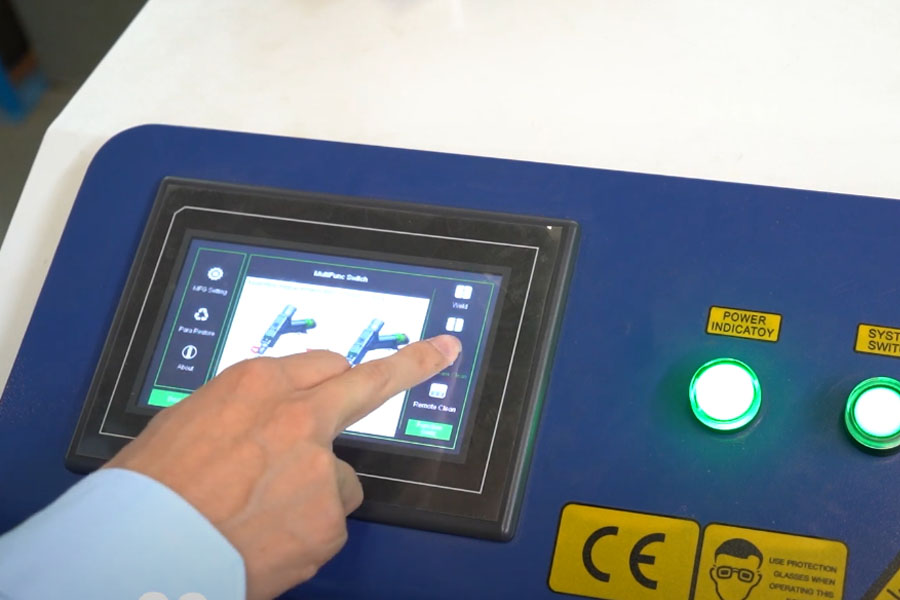

용접 매개변수 설정: 제어 시스템을 통해 작업자는 용접 매개변수를 설정하고 조정할 수 있습니다. 예로는 레이저 출력, 펄스 주파수, 용접 속도 및 초점 길이가 있습니다. 이러한 설정은 용접 프로세스를 다양한 재료와 두께에 맞게 조정하는 데 필수적입니다.
실시간 조정: 최신 제어 시스템은 실시간 모니터링 및 조정을 제공합니다. 시스템 내의 센서는 컨트롤러에 데이터를 다시 공급하여 동적 조정을 허용합니다. 이를 통해 재료나 주변 온도 변화와 같은 다양한 조건에서도 일관된 용접 품질이 가능합니다.
소프트웨어 통합: 제어 시스템은 CAD/CAM 소프트웨어와 통합되어 용접 경로를 정확하게 프로그래밍하는 경우가 많습니다. 이러한 통합을 통해 복잡한 용접 패턴을 자동화할 수 있습니다. 이를 통해 인적 오류 가능성이 줄어들고 효율성이 향상됩니다. 고급 제어 시스템은 또한 기술 지원 데이터 로깅 및 분석을 수행하여 프로세스를 최적화하는 데 도움이 됩니다.
안전시스템의 중요성
레이저 용접에서는 높은 에너지 수준과 잠재적인 위험으로 인해 안전이 가장 중요합니다. 안전 시스템은 레이저 방사선 위험, 전기 위험 및 용접 공정과 관련된 기타 위험으로부터 작업자, 장비 및 환경을 보호하도록 설계되었습니다. 견고한 안전 시스템은 안전 규정을 준수하고 사고 위험을 최소화합니다.
주요 구성 요소
레이저 차폐: 레이저 차폐 인클로저는 레이저 빔을 통제된 환경으로 제한하는 데 사용됩니다. 이러한 인클로저는 일반적으로 레이저 에너지를 흡수하거나 반사하는 재료로 만들어져 빔이 지정된 용접 영역을 벗어나지 않도록 합니다.
비상 차단 스위치: 비상 차단 스위치는 용접 시스템 주위에 전략적으로 배치되어 작업자가 비상 시 레이저를 신속하게 중지할 수 있도록 합니다. 이러한 스위치는 사고와 장비 손상을 예방할 수 있는 중요한 안전 기능입니다.
인터록 시스템: 인터록 시스템은 레이저가 활성화되기 전에 특정 조건이 충족되도록 보장하는 안전 메커니즘입니다. 예를 들어 레이저는 차폐 장치가 설치되어 있고 작업 영역이 안전한 경우에만 활성화될 수 있습니다. 이러한 조건 중 하나라도 충족되지 않으면 인터록 시스템이 레이저 발사를 방지하여 사고 위험을 줄입니다.
환경 관리
또한 운전자 안전과 관련하여 환경 제어는 안전 시스템의 중요한 측면입니다. 레이저 용접은 안전한 작업 환경을 보장하기 위해 관리해야 하는 연기, 연기 및 기타 부산물을 생성할 수 있습니다. 연기 추출 시스템과 적절한 환기는 공기 품질을 유지하고 작업자가 유해 물질을 흡입하지 않도록 보호하는 데 필수적입니다.

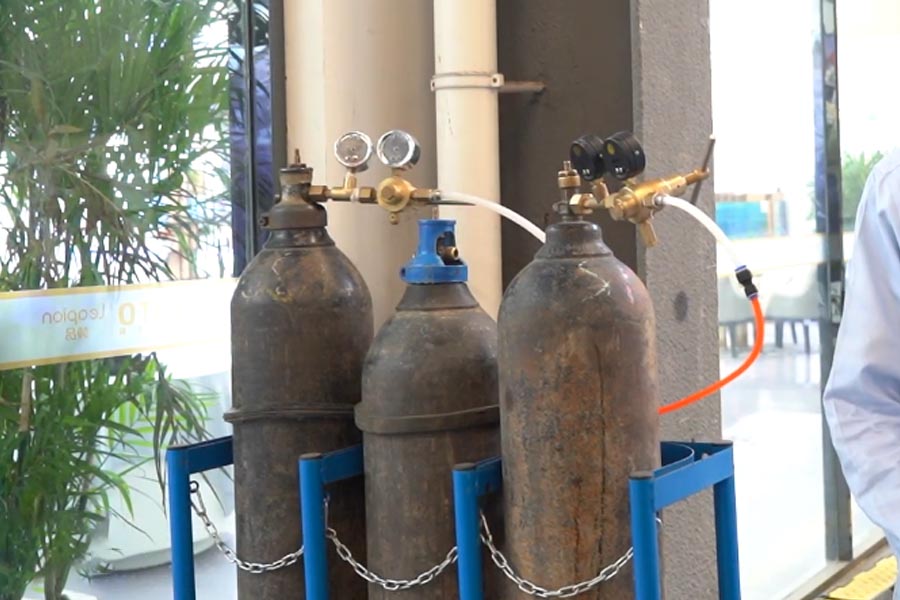

가스공급의 필요성
가스 공급 시스템은 레이저 용접에서 중요한 역할을 합니다. 보호 가스를 제공하고 용접 영역을 산화 및 오염으로부터 보호합니다. 가스 선택과 가스 공급 방법은 용접 품질에 큰 영향을 미칠 수 있습니다. 따라서 가스 공급 시스템은 용접 공정의 필수적인 부분입니다.
차폐가스의 기능
산화 방지: 산소는 산화를 일으키고 용접을 약화시킬 수 있습니다. 보호 가스는 용융된 용접 풀이 공기 중 산소에 노출되는 것을 방지합니다. 일반적인 차폐 가스에는 Ar건너뛰기(확정)n, 헬륨 및 질소가 포함됩니다. 각 가스의 선택은 용접 재료와 원하는 용접 특성에 따라 결정됩니다.
용접 풀 보호: 또한 산화를 방지하기 위해 보호 가스는 용접 풀 주변에 제어된 분위기를 조성하여 용접 풀을 안정화하는 데에도 도움이 됩니다. 이러한 안정화는 매끄럽고 일관된 용접을 생성하는 데 중요합니다.
플라즈마 억제: 고출력 레이저 용접 중에 플라즈마 구름이 용접 풀 위에 형성되어 레이저 빔을 방해할 수 있습니다. 헬륨과 같은 특정 가스는 이 플라즈마를 억제하는 데 효과적이므로 레이저가 더 깊이 침투하여 더 나은 용접 품질을 얻을 수 있습니다.
가스 흐름 제어
보호 가스의 유량과 전달 방법은 신중하게 제어해야 하는 중요한 요소입니다. 가스 흐름이 너무 많으면 용접 풀에 난류가 발생하여 결함이 발생할 수 있으며, 가스가 너무 적으면 적절한 보호 기능을 제공하지 못할 수 있습니다. 레이저 용접 시스템에는 일반적으로 가스가 올바른 속도로 전달되도록 보장하는 유량계와 조절기가 포함됩니다.
다양한 조건에 따른 가스 선택
Ar건너뛰기(확정)n은 불활성 특성과 깨끗하고 산화물이 없는 용접을 생성하는 능력으로 인해 알루미늄과 스테인리스강 용접에 일반적으로 사용됩니다.
헬륨은 레이저 빔의 에너지 밀도를 높이는 능력 때문에 심용입 용접에 종종 선택됩니다.
일부 응용 분야에서는 용접의 기계적 특성을 향상시키거나 다공성 형성을 줄이기 위해 질소를 사용할 수 있습니다.
레이저 용접의 역사는 1960년대 최초의 레이저 개발과 함께 시작되었습니다. 처음에는 레이저 기술이 더 이론적인 수준이었고 실제 적용이 제한되었습니다. 용접에 레이저를 실제로 적용한 최초의 사례는 CO2 레이저의 개발이었습니다. 이러한 초기 시스템은 규모가 크고 비용이 많이 들었으며 전력이 제한되었습니다. 그러나 그들은 또한 산업 환경에서 레이저 용접의 잠재력을 보여주었습니다. 초기 실험은 금속 및 기타 재료의 단순 용접에 중점을 두었으며, 레이저가 열 영향을 받는 부분을 최소화하면서 정확하고 깨끗한 용접을 달성할 수 있음을 보여주었습니다.
레이저 용접 기술은 지난 수십 년 동안 상당한 발전을 이루었습니다. 파이버 레이저의 도입은 중요한 이정표를 세웠습니다. 이는 더 나은 빔 품질, 더 높은 효율성 및 더 큰 유연성을 제공합니다. 이전 모델과 달리 파이버 레이저는 광섬유를 사용하여 레이저 빔을 생성하고 보냅니다. 이를 통해 보다 정밀한 제어와 더 높은 전력 수준이 가능해졌습니다. 또한 네오디뮴 레이저의 개발로 인해 피크 전력이 더 높아지고 펄스 모드에서 작동할 수 있게 되었습니다. 이는 심용입 용접 및 드릴링과 같은 특정 응용 분야에 이상적입니다.
이러한 기술 발전으로 인해 레이저 용접 시스템이 소형화되었습니다. 최신 시스템은 더욱 컴팩트하고 에너지 효율적이며 자동화된 생산 라인에 통합될 수 있습니다.
오늘날 레이저 용접기는 다양한 산업 응용 분야에서 없어서는 안 될 요소입니다. 자동차 산업에서는 차체, 기어 부품, 배터리 팩을 용접하는 데 사용할 수 있습니다. 항공우주 부문에서 레이저 용접은 중요한 부품의 구조적 무결성을 보장합니다. 전자 산업에서는 레이저 용접을 사용하여 섬세한 작업을 완료할 수 있습니다.
최신 레이저 용접기의 다양성으로 인해 레이저 용접기가 더욱 다양해졌습니다. 의료 기기 제조와 같이 정밀도와 청결이 중요한 산업에서 사용할 수 있습니다. 또한 레이저 용접 기술의 지속적인 개발로 인해 이러한 기계는 더욱 적응력이 뛰어나고 효율적이며 비용 효율적입니다.
고정밀 용접은 레이저 용접기의 가장 중요한 장점 중 하나입니다. 집중된 레이저 빔을 통해 용접 공정을 정밀하게 제어할 수 있습니다. 이는 변형을 최소화하고 열 영향부를 줄입니다. 약간의 편차라도 최종 제품의 무결성을 손상시킬 수 있으므로 이러한 정밀도는 매우 중요합니다. 예를 들어 항공우주 산업에서는 극한 조건에서 작동하는 부품의 강도와 신뢰성을 보장하기 위해 용접 정확도가 필수적입니다.
레이저 용접기은(는) 높은 효율성, 낮은 에너지 소비 및 빠른 생산 속도로 잘 알려져 있습니다. 레이저의 집중된 에너지로 인해 기존 방법보다 용접 속도가 빨라집니다. 이를 통해 생산 시간을 단축하고 수율을 높일 수 있습니다. 또한 레이저 용접은 비접촉식 공정이므로 장비의 마모가 적고 시간이 지남에 따라 유지 관리 비용이 절감됩니다. 이러한 효율성 덕분에 레이저 용접기는 대량 생산을 위한 비용 효과적인 솔루션이 되었습니다.
레이저 용접은 환경 친화적인 공정입니다. 기존 용접 방법보다 폐기물과 오염이 적습니다. 비접촉식 공정이기 때문에 전극이나 충진재 등 최소한의 소모품이 사용됩니다. 또한 레이저 용접의 정밀도는 재료 낭비가 적고 공정에서 방출되는 탄소가 적다는 것을 의미합니다. 이로 인해 레이저 용접은 환경 친화적이기를 원하는 기업에게 매력적인 옵션이 되었습니다.
산업 제조업
레이저 용접기은 산업 제조에 널리 사용됩니다. 자동차 산업에서는 레이저 용접을 사용하여 차체, 전기 자동차 배터리, 심지어 센서와 같은 정밀 부품을 조립합니다. 고속에서도 일관된 고품질 용접을 생산할 수 있습니다. 이는 레이저 용접이 대규모 생산 요구 사항을 충족하는 데 핵심이 됩니다. 항공우주 제조에서 레이저 용접은 구성요소가 정확하고 안정적으로 연결되도록 보장합니다. 시스템의 무결성과 성능을 유지하려면 높은 강도와 최소한의 변형이 필수적입니다.
전자 산업에서는 레이저 용접을 사용하여 작고 섬세한 부품을 결합합니다. 예로는 커넥터, 회로 기판 및 배터리 팩이 있습니다. 레이저 용접의 정밀도는 민감한 부품의 손상 위험을 최소화합니다. 이 기능은 가전제품, 의료 기기 및 전자 통신 장비 생산에서 특히 중요합니다.
레이저 용접기은 높은 정밀도와 청결도가 필요한 응용 분야에도 사용됩니다. 의료 기기 레이저 용접은 수술 기구, 임플란트, 기타 의료 기기의 작고 복잡한 부품을 결합합니다. 레이저 용접의 정밀도와 제어는 생체 적합성이나 구조적 완전성을 손상시키지 않습니다.
레이저 용접기은 높은 정밀도와 청결도가 필요한 응용 분야에도 사용됩니다. 레이저 용접 의료 기기는 수술 기구, 임플란트 또는 작고 복잡한 부품을 결합합니다. 레이저 용접의 정밀도와 제어는 생체 적합성이나 구조적 완전성을 손상시키지 않습니다.
레이저 용접기의 가격은 여러 요인에 따라 크게 달라질 수 있습니다. 레이저의 출력은 비용을 결정하는 주요 요소 중 하나입니다. 고출력 레이저는 더 두꺼운 재료를 용접하거나 더 빠른 용접 속도를 달성할 수 있으므로 가격이 더 비싼 경향이 있습니다. 레이저 유형도 가격에 영향을 미칠 수 있습니다. 파이버 레이저는 일반적으로 CO2 또는 네오디뮴 레이저에 비해 첨단 기술과 효율성으로 인해 비용이 더 많이 듭니다.
브랜드와 원산지 국가도 가격에 영향을 줄 수 있습니다. 품질과 신뢰성으로 잘 알려진 브랜드는 일반적으로 더 높은 가격을 청구합니다. 인건비와 생산 비용이 높은 국가에서 생산된 기계는 더 비싼 경향이 있습니다. 또한 자동화 수준과 더 많은 기능으로 인해 전체 비용이 증가할 수 있습니다.
레이저 용접기은 소규모 기업에 적합한 비교적 저렴한 모델부터 대규모 산업용으로 설계된 고급 기계까지 다양합니다. 보급형, 휴대용 또는 휴대용 레이저 용접 기계는 성능과 기능에 따라 약 $3,000~$10,000부터 시작합니다. 더 높은 출력과 더 뛰어난 자동화 기능을 갖춘 고급 시스템의 가격은 $10,000에서 $200,000 이상까지 다양합니다. 완전 자동화된 고급 산업용 레이저 용접 시스템은 특히 특정 응용 분야에 맞게 맞춤화할 경우 비용이 $30,000 이상이 될 수 있습니다.
레이저 용접기 구매를 고려할 때 비용 편익 분석을 수행하는 것이 중요합니다. 초기 투자 비용은 높을 수 있지만 장기적으로 절약하면 비용 효율성이 더욱 높아집니다. 생산 속도를 높이고 인건비를 절감하며 유지 관리 요구 사항을 줄일 수 있기 때문입니다. 또한, 레이저 용접의 높은 정밀도와 고품질은 재작업 필요성을 줄이고 전반적인 제품 품질을 향상시킬 수 있습니다. 이는 투자 수익을 더욱 증가시킵니다.
레이저 용접기를 구매할 때 올바른 공급업체를 선택하는 것이 중요합니다. 신뢰할 수 있는 장비를 제공하고 포괄적인 기술 지원을 제공하는 평판이 좋은 공급업체와 협력하는 것이 중요합니다. 고려해야 할 주요 요소는 다음과 같습니다.
평판 및 경험: 업계에서 탄탄한 실적을 보유한 공급업체를 찾으세요. 경험이 풍부한 공급업체는 고품질 기계를 제공할 가능성이 높으며 귀하의 요구 사항에 맞는 시스템을 선택하는 데 도움이 되는 전문 지식을 보유하고 있습니다.
애프터 서비스: 강력한 애프터 서비스기술 지원를 제공하는 공급업체는 매우 중요합니다. 여기에는 유지 관리, 수리 및 기술 지원이 포함될 수 있습니다. 이 기술 지원는 기계가 최상의 상태를 유지하도록 보장하여 가동 중지 시간을 줄이고 수명을 연장합니다.
보증 및 반품 정책: 공급업체가 보증 및 명확한 반품 정책을 제공하는지 확인하세요. 건너뛰기(확정)확실한 보증은 귀하의 투자를 보호하고 마음의 평화를 제공할 수 있습니다.
레이저 용접기를 구매하기 전에 특정 요구 사항을 평가하는 것이 중요합니다.
생산 요구 사항: 비즈니스에 필요한 용접 작업의 양과 유형을 고려하십시오. 대량 생산에는 더욱 강력하고 자동화된 기계가 필요할 수 있는 반면, 소규모 작업에서는 보다 기본적인 모델를 누릴 수 있습니다.
재료 호환성: 선택한 기계가 용접하려는 재료와 호환되는지 확인하십시오. 다양한 레이저는 다양한 재료에 더 적합하므로 올바른 유형을 선택하는 것이 중요합니다.
예산 고려 사항: 예산을 결정하고 예산 내에서 기능과 비용의 최상의 균형을 제공하는 기계를 찾으십시오. 현재 중국 레이저 용접기가 점점 인기를 얻고 있습니다. 가격 대비 성능이 더 좋고 성능이 안정적이기 때문입니다. 중국 레이저 용접기 리뷰도 점점 좋아지고 있습니다.
가능할 때마다 공급업체의 시설을 방문하여 기계가 작동하는 모습을 확인하십시오. 이번 방문을 통해 귀하는 다음을 수행할 수 있습니다.
테스트 성능: 사용할 재료에 대한 기계의 성능을 관찰하십시오. 이러한 직접적인 경험은 특정 작업에 대한 기계의 성능과 적합성을 평가하는 데 도움이 될 수 있습니다.
테스트 사용자 정의 옵션: 용접 작업에 특정 사용자 정의가 필요한 경우 방문 중에 이러한 옵션을 테스트하면 기계가 정확한 요구 사항을 충족하는지 확인하는 데 도움이 될 수 있습니다.
기술자와 대화: 장비를 잘 아는 기술자나 엔지니어와 직접 소통하면 장비를 최대한 활용하는 데 필요한 귀중한 통찰력과 팁을 얻을 수 있습니다.
레이저 용접 시스템은 비교할 수 없는 정밀도, 효율성 및 다양성을 갖춘 현대 산업 공정의 필수적인 부분입니다. Leapion은 수년간 레이저 산업에 깊이 관여해 왔으며, 고품질 제품은 전 세계로 수출되고 있습니다. 여러분도 이 기술에 관심이 있으시다면, 최고의 견적을 받으시려면 연락처에 오신 것을 환영합니다!
