용접 이음새에는 여러 유형이 있습니다.용접 이음매의 품질은 구조적 무결성과 기능성에 매우 중요합니다.이 기사에서는 위의 문제에 대해 자세히 논의하고 광섬유 레이저 용접 기술이라는 완벽한 선택을 권장합니다.


1. 용접심의 분류


1.1 조인트 구성 기반

맞대기 용접 이음새: 두 부품이 가장자리에서 가장자리로 정렬되고 접촉 표면을 따라 용접되는 곳입니다.시트나 파이프의 끝부분을 연결하는데 흔히 사용됩니다.

모서리 용접 이음새: 두 부품이 만나는 모서리에서 발생하며 프레임 구성에서 흔히 볼 수 있습니다.

랩 용접 이음새: 겹치는 부분에서 용접되는 두 개의 겹치는 부분이 포함됩니다.이 심 용접은 일반적으로 시트 재료를 결합하는 데 사용됩니다.

티 용접 이음새(Tee Weld Seams): 한 부분이 다른 부분의 표면에 연결되어 'T' 모양을 이루는 수직 조인트입니다.

가장자리 용접 이음새: 이는 서로 편평하게 놓여 있는 두 부품의 가장자리를 따라 만들어집니다.

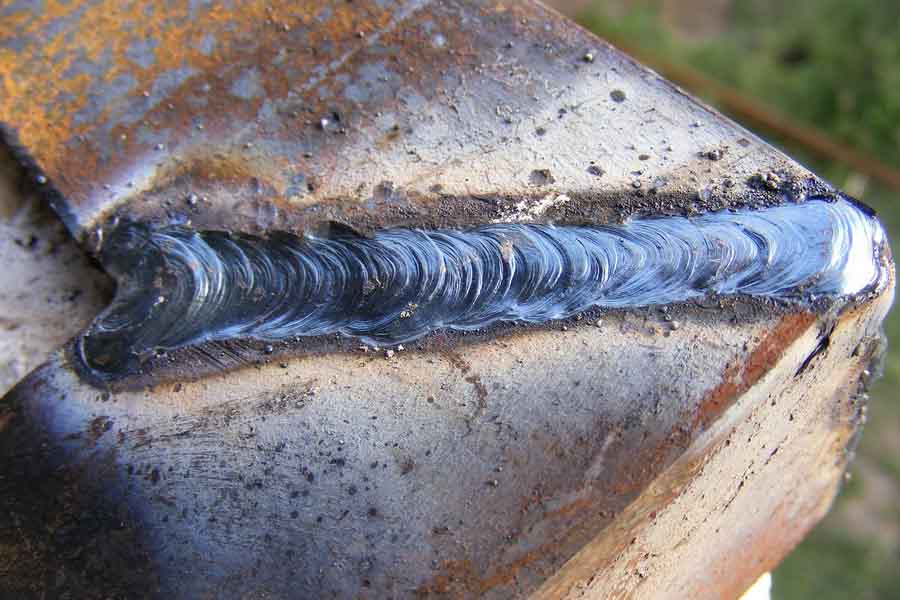

용접 솔기


1.2 용접심 형상 기준

직선 이음새: 단순한 접합에서 흔히 볼 수 있는 직선형 용접입니다.

원형 솔기: 씰 생성에 중요한 파이프나 원통형 탱크와 같은 구성요소를 둘러쌉니다.

지그재그 심(Zigzag Seam): 용접 면적을 늘리고 접합 강도를 향상시키기 위해 지그재그 또는 물결 모양 패턴이 특징입니다.


1.3 솔기의 목적에 따라

구조용 용접 이음매: 하중을 견딜 수 있도록 설계되었으며 높은 강도와 ​​내구성 표준을 충족해야 합니다.

씰 용접 심(Seal Weld Seam): 주로 탱크 및 배관 시스템에 필수적인 유체 또는 가스의 누출을 방지하는 데 사용됩니다.


1.4 용접기술에 기초

완전 침투 용접 이음매: 용접이 가공물의 전체 두께를 관통합니다.이는 용접 영역의 강도가 모재의 강도와 일치하는지 확인합니다.

부분 용접 이음새: 이러한 용접은 가공물을 완전히 관통하지 않습니다.일반적으로 부하가 너무 크지 않은 덜 중요한 응용 분야에 사용됩니다.

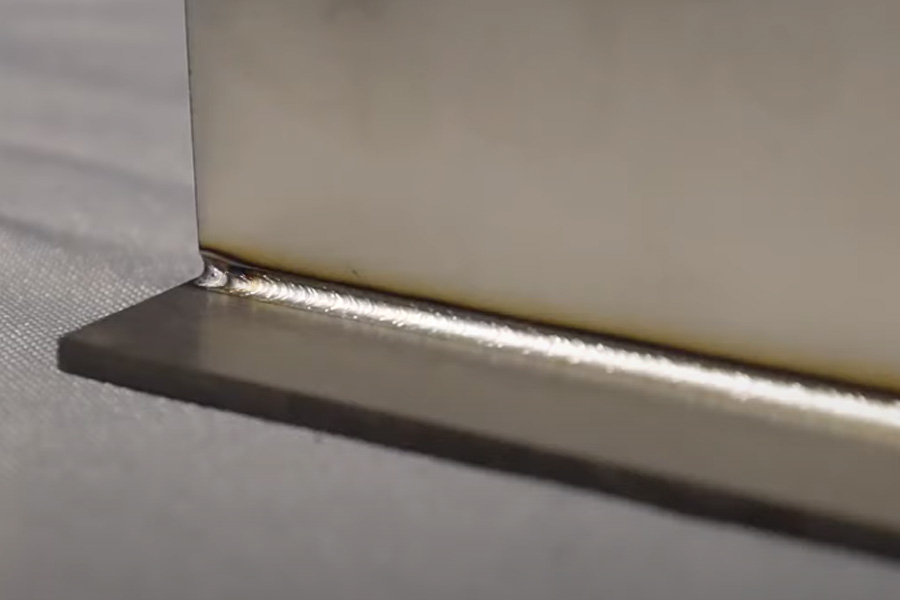

용접 솔기


2. 용접 품질 평가


용접 품질을 결정하는 것이 중요합니다.이는 용접 구조물의 안전성, 신뢰성 및 내구성에 영향을 미칩니다.전문가들이 용접 품질을 테스트하는 몇 가지 방법은 다음과 같습니다.


2.1 육안검사

균열 없음: 고품질 용접에는 눈에 띄는 균열이 없어야 합니다.균열은 물질적 실패를 의미합니다.이는 일반적으로 용접 중 급격한 냉각이나 응력 집중으로 인해 발생합니다.

균일한 비드: 용접 비드는 일관되고 연속적이어야 합니다.과도한 스패터나 불규칙한 가장자리가 없어야 합니다.이러한 균일성은 용접이 적절한 기술과 제어된 매개변수를 사용하여 이루어졌음을 나타냅니다.

기공이나 내포물 없음: 고품질 용접에는 기공(작은 구멍)과 내포물(이물질)이 없어야 합니다.이러한 결함은 용접의 구조적 무결성을 약화시킬 수 있습니다.

적절한 융착 및 침투: 용접은 적절한 융착 깊이와 폭을 보여야 하며, 충분한 용접 재료가 녹아 강한 결합을 형성할 수 있어야 합니다.


2.2 비파괴 검사(NDT)

X-ray 검사: 이 방법은 육안으로 볼 수 없는 내부 결함을 감지합니다.다공성, 균열 또는 불완전한 융합 등.

초음파 테스트: 용접 내부의 연속성과 균일성을 평가합니다.용접의 무결성을 손상시킬 수 있는 결함을 식별할 수 있습니다.

자분 테스트: 강자성 재료의 표면 및 표면 근처 결함을 감지하는 데 사용됩니다.

염료 침투 테스트: 표면 균열을 식별하는 데 적합합니다.이 방법은 특수 염료를 사용하여 균열에 침투하여 표면에 균열이 보이도록 하는 방법입니다.


2.3 기계적 성능 테스트

인장 테스트: 용접의 인장 강도를 측정하여 용접이 실패하기 전에 얼마나 많은 하중을 견딜 수 있는지 결정합니다.

굽힘 테스트: 용접의 연성 및 유연성을 평가하여 굽힘 힘 하에서 어떻게 동작하는지 확인합니다.

경도 테스트: 취성을 방지하기 위해 모재와 같아야 하는 용접 영역의 경도를 테스트합니다.


2.4 표준 및 사양 준수

국제 표준 준수: 용접 프로세스 및 결과가 AWS(미국 용접 학회), ASTM(미국 재료 시험 학회) 또는 ISO(국제 표준화 기구)와 같은 표준을 따르는지 확인합니다.이러한 표준은 재료, 프로세스, 검사 및 승인 기준에 대한 자세한 요구 사항을 지정합니다.


용접 솔기


3. 고품질 용접 심 달성을 위한 광섬유 레이저 용접의 장점


광섬유 레이저 용접 기계는 고품질 심 용접을 달성하는 데 상당한 이점을 가지고 있습니다.다음은 까다로운 제조 환경에 이상적인 주요 장점입니다.


3.1 높은 정밀도와 제어

미세 초점 제어: 광섬유 레이저는 고도로 집중된 빔을 생성할 수 있습니다.이를 통해 용접 위치와 크기를 정밀하게 제어할 수 있습니다.이는 복잡하거나 작은 부품에 특히 유용합니다.

일관성 및 반복성: 파이버 레이저 용접은 일관성과 반복성이 뛰어납니다.이는 대규모 생산에 매우 중요합니다.용접 매개변수가 설정되면 기계는 자주 조정하지 않고도 고품질 용접 이음을 반복적으로 생산할 수 있습니다.


3.2 효율성과 속도 향상

빠른 용접 기능: 파이버 레이저가 제공하는 높은 출력 밀도로 인해 용접 속도가 빨라집니다.이 기능은 생산 효율성을 크게 향상시킵니다.

후처리 필요성 감소: 용접 공정의 정밀도와 용접 이음매의 품질이 상대적으로 높습니다.이는 용접 후 마무리 작업의 필요성을 줄여 생산성을 더욱 향상시킵니다.


3.3 안정적인 에너지 출력

높은 안정성: 파이버 레이저는 안정적인 레이저 출력을 제공합니다.이는 용접 중 균일한 에너지 분포를 보장하며, 이는 일관성 있고 결함 없는 용접을 달성하는 데 중요합니다.

조정 가능한 레이저 매개변수: 광섬유 레이저 용접 기계는 다양한 재료와 두께에 따라 레이저 출력, 펄스 주파수 및 지속 시간을 변경하여 용접 결과를 최적화할 수 있습니다.


3.4 재료 적응성

재료 취급의 다양성: 파이버 레이저는 다양한 재료를 용접할 수 있습니다.여기에는 알루미늄, 구리 등 용접이 어려운 금속도 포함됩니다.이러한 적응성은 다양한 제조 분야에서 매우 가치 있는 제품입니다.


3.5 최소화된 열 영향부

낮은 열 입력: 파이버 레이저의 정밀도로 인해 열 영향 영역(HAZ)이 더 작아질 수 있습니다.이는 재료의 열 변형과 응력을 감소시킵니다.재료 특성을 보존하면 부품의 무결성과 기능성을 유지할 수 있습니다.


3.6 환경 친화성

에너지 소비 및 폐기물 감소: 광섬유 레이저 용접은 기존 용접 방법보다 에너지 효율적입니다.정밀도가 높기 때문에 폐기물 발생이 적어 지속 가능한 제조를 달성하는 데 도움이 됩니다.


4. 결론


용접 품질은 용접 부품에 큰 영향을 미칩니다.광섬유 레이저 용접은 이러한 문제를 해결하는 데 핵심적인 역할을 할 것으로 예상됩니다.건너뛰기(확정)엉뚱한 선택이 성공의 시작이 되는 경우가 많습니다.더 자세히 알고 싶으시다면, 여기를 클릭하세요 연락처로.
