당사의 프레스 브레이크는 정밀 엔지니어링과 견고한 구조로 설계되어 강력하고 안정적인 성능을 보장합니다. 단순하거나 복잡한 형태를 구부려야 하는 경우 당사 기계는 다양한 기능과 사용 편의성을 제공합니다. 직관적인 컨트롤과 손쉬운 설정으로 빠르고 효율적으로 시작할 수 있습니다. 타의 추종을 불허하는 품질과 가치를 제공하는 당사 기계를 믿으십시오.
프레스 브레이크의 측면
프레스 브레이크란 무엇입니까?
프레스 브레이크는 일반적으로 원하는 모양을 형성하기 위해 금속 시트와 얇은 판을 구부리고 접는 데 사용되는 기계 장치입니다.압력을 가하고 각도를 제어함으로써 프레스 브레이크는 V자형, U자형, 폴딩, 호형 등과 같은 다양한 모양과 크기의 굽힘 각도 및 곡선을 만들 수 있습니다.
프레스 브레이크는 일반적으로 기계 부품, 자동차 부품, 가구, 전자 장비 인클로저, 건축 자재 등과 같은 다양한 금속 제품의 제조에 사용됩니다.
프레스 브레이크 스마트 디테일 이미지
벤딩 머신은 금속판을 구부리는 데 사용되는 일종의 기계 장비입니다.핵심 구성 요소에는 다음과 같은 측면이 포함됩니다.
DELEM DA-53T 터치 CNC 시스템
1. 다양한 굽힘 모드: 기술 지원 다양한 굽힘 요구 사항을 충족하기 위해 단면 굽힘, 대칭 굽힘, 비대칭 굽힘 등과 같은 다양한 굽힘 모드. 2. 작동하기 쉬움: 그래픽 인터페이스를 채택하여 작동이 간단하고 편리하며 터치스크린을 통해 작동 및 모니터링이 가능합니다. 3. 고정밀: 고정밀 엔코더 피드백 기술을 사용하여 고정밀 굽힘 제어를 구현합니다. 4. 높은 프로그래밍 가능: 다양한 프로그램 저장 및 편집 방법이며 사용자는 필요에 따라 사용자 지정 프로그램을 작성하고 수정할 수 있습니다.
5. 다국어기술 지원: 중국어, 영어, 독일어, 프랑스어 등을 포함한 다국어기술 지원로 사용자가 사용하기 편리합니다. 6. 원격 모니터링: 기술 지원 원격 모니터링 및 진단, 네트워크 연결을 통한 원격 액세스 및 제어, 생산 효율성 및 안전성 향상
프레스 브레이크 백게이지
올리거나 내릴 수 있는 백게이지 장치
백게이지는 공작물 가공 중에 정확한 위치기술 지원를 제공하여 올바른 벤딩 위치와 각도를 보장할 수 있습니다.Backgauge는 일반적으로 다양한 크기와 모양의 공작물을 수용하기 위해 측면으로 이동하고 재배치할 수 있는 일련의 수평 포지셔닝 암으로 구성됩니다.
백게이지
컨트롤 동기화
백 게이지는 작업자가 절곡 공정 중에 공작물의 올바른 위치와 각도를 보장하기 위해 공작물을 배치하여 고품질의 구부러진 제품을 생산하는 데 도움을 줄 수 있습니다. 백게이지는 또한 작업자 생산성을 개선하고 오류율을 줄여 작업자가 동일한 크기의 많은 수의 부품을 빠르고 정확하게 생산할 수 있게 합니다.
프레스 브레이크 유압 시스템
벤딩 머신의 작업을 실현하기 위한 유압 에너지 사용에는 다음과 같은 측면이 포함됩니다.
전원 공급: 유압 펌프는 기계적 에너지를 유압 에너지로 변환하여 유압 시스템에 동력을 공급합니다.
제어 방향: 유압 밸브는 유압 시스템의 흐름 방향을 제어할 수 있으므로 특정 흐름 방향에 따라 유압 오일이 유압 실린더에 도달하여 벤딩 머신을 밀어 작업합니다.
기계적 동작 실현: 유압 시스템은 유압 에너지를 기계적 에너지로 변환하여 벤딩 머신을 밀어 필요한 벤딩 작업을 완료합니다.
독일 Rexroth 유압 시스템
오일 실린더
시멘스 모터
프레스 브레이크 상부 금형
일반적으로 일정한 강도와 강성을 가진 강철로 만들어지며 내마모성 및 변형 저항성을 향상시키기 위해 필요에 따라 표면 처리 및 열처리가 수행됩니다.
상부 금형은 일반적으로 하부 금형의 다양한 조합을 일치시켜 다양한 굽힘 요구 사항을 충족할 수 있습니다.동시에 다양한 크기의 공작물에 적응하기 위해 교체 및 유지 보수가 용이하도록 상부 금형을 분리 가능하게 만드는 경우가 많습니다.
40+ 굽힘 모드
다른 굽힘 요구 사항에 따라 상부 금형의 모양과 크기도 다릅니다.
프레스 브레이크 부품
슈나이더 여행 스위치
그것은 높은 감도, 강한 밀봉, 내유성 및 내식성의 특성을 가지고 있습니다.
좋은 안정성: 고급 제어 기술과 프랑스 슈나이더 브랜드 전자 부품을 채택하여 안정적으로 작동하고 장기적인 서비스 수명을 보장합니다.
발 페달
작동을 위한 이동식 풋 스위치, 시동을 위한 안전 키 및 안전을 위한 비상 버튼이 장착되어 있습니다.
기술적인 매개변수
방법

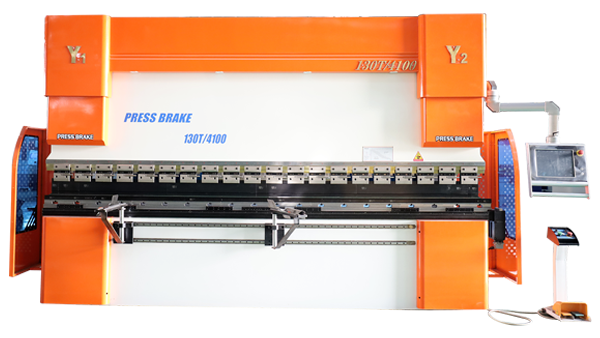

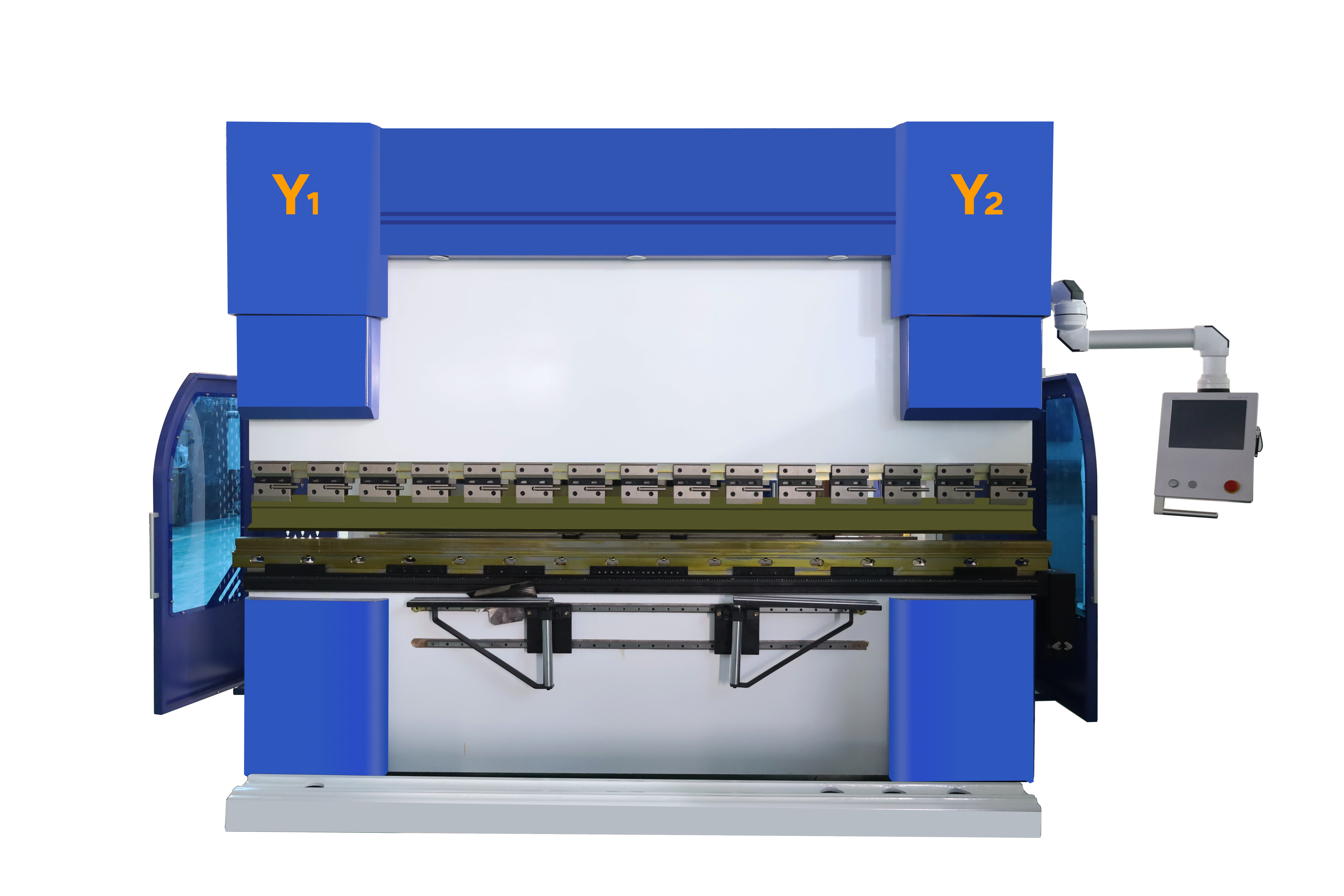

LP-130T/4100 프레스 브레이크 스마트
공칭 압력
1300kN
작업대 길이
4100mm
열 사이의 거리
3100mm
최대 개방 높이
460mm
램의 뇌졸중
200mm
인후 깊이
400mm
접근 속도
180mm/초
작동 속도
10mm/초
반환 속도
150mm/s
메인 모터 전원
7.5kw
X축 이동
500mm
X축 속도
300mm/s
R축 이동
200mm
R축 속도
60mm/s
적용 산업
프레스 브레이크는 판금을 가공하는 데 사용되는 공작 기계로, 판금을 다양한 모양과 각도로 구부릴 수 있습니다.프레스 브레이크는 제조 산업에서 널리 사용되며 다음은 자동차 제조, 가구 제조, 건설 제조, 파이프라인 제조, 전기 장비 제조 등의 응용 산업의 몇 가지 예입니다.
