레이저 절단 원리
레이저 절단은 기계식 칼을 눈에 보이지 않는 레이저로 대체합니다.절단 패턴에 국한되지 않고 고정밀, 빠른 절단, 재료 절약을위한 자동 조판, 매끄러운 절개, 낮은 가공 비용, 녹색 및 무공해 등의 특성을 가지고 있습니다. 레이저 절단의 원리를 자세히 살펴 보겠습니다.

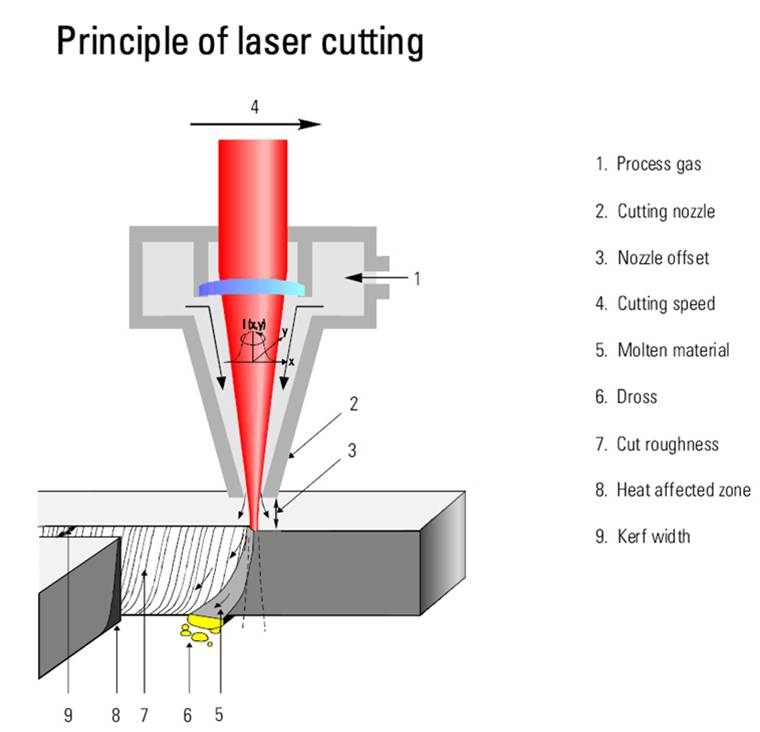

레이저 절단은 레이저 포커싱에 의해 생성된 고출력 밀도 에너지에 의해 달성됩니다.컴퓨터의 제어하에 레이저는 펄스를 통해 방출되어 제어된 반복 고주파 펄스 레이저를 출력하여 특정 주파수와 특정 펄스 폭을 가진 빔을 형성합니다.펄스 레이저 빔은 광경로에 의해 투과 및 반사되어 가공물 표면에 집속되고 미세한 고에너지 밀도 광점이 형성되어 순간적인 고온에서 가공물을 녹이거나 기화시킵니다.
각각의 고에너지 레이저 펄스는 물체 표면에 작은 구멍을 즉시 퍼뜨립니다.컴퓨터의 제어에 따라 레이저 가공 헤드와 가공할 재료는 미리 그려진 그래픽에 따라 연속적인 상대 운동을 수행하여 대상이 원하는 모양으로 가공됩니다.
레이저 절단기는 레이저 빛을 재료에 집중시키고 재료 부분이 녹는점을 초과할 때까지 가열한 다음 광선이 상대적으로 선형으로 이동함에 따라 동축 고압 가스 또는 생성된 금속 증기압으로 용융 금속을 날려 버립니다. 재료를 사용하면 구멍이 좁은 슬릿으로 연속적으로 형성됩니다.
레이저 빔이 금속 시트의 표면을 조사할 때 에너지가 방출됩니다.그리고 에너지는 금속 시트를 녹이고 슬래그는 가스에 의해 날아갈 것입니다.렌즈와 거울을 통해 레이저 빔이 작은 영역에 집중됩니다.높은 에너지 집중으로 인해 국소 부위가 빠르게 가열되어 판금이 녹습니다.
또한 레이저 방출 에너지가 매우 집중되어 있기 때문에 금속 시트의 다른 부분에 소량의 열만 전달되어 재료의 변형이 거의 없습니다.그러나 레이저를 사용하면 복잡한 모양의 블랭크도 매우 정확하게 절단할 수 있으며 절단된 블랭크는 추가 처리가 필요하지 않습니다.
운영 단계
1. 먼저 절단할 재료를 레이저 절단기의 작업대에 고정합니다.
2. 그런 다음 금속 시트의 재료 및 두께에 따라 장비 매개변수를 조정합니다.
3. 그런 다음 적절한 렌즈와 노즐을 선택하고 기계를 시작하기 전에 확인하십시오. 온전하고 깨끗한지 확인해야 합니다.
4. 그런 다음 절단 두께 및 절단 요구 사항에 따라 적절한 초점 위치로 절단 헤드를 조정합니다.
5. 적절한 절단 가스를 선택하고 가스 배출 상태가 정상이고 건너뛰기(확정)od인지 확인하십시오.
6. 재료를 잘라 봅니다.절단 공정 후 절단면이 수직이고 거친지, Burr 및 Dross가 있는지 확인하십시오.
7. 절단 표면을 분석하고 샘플의 절단 표면이 표준을 충족할 때까지 그에 따라 절단 매개변수를 조정합니다.
8. 공작물 도면의 프로그래밍과 전체 보드 절단의 조판을 수행한 다음 절단 소프트웨어 시스템으로 가져옵니다.
9. 절단 헤드와 초점 거리를 조정하고 보조 가스를 준비하고 절단을 시작합니다.
10. 마지막으로 샘플을 확인합니다.문제가 있는 경우 절단이 공정 요구 사항을 충족할 때까지 매개변수를 제 시간에 조정하십시오.
절단 정확도는 CNC 레이저 절단기의 품질을 판단하는 첫 번째 요소입니다.네 가지 요소가 CNC 레이저 절단기의 절단 정확도에 영향을 미칩니다.
1. 레이저 발생기의 레이저 집광 크기.수집 후 광점이 매우 작 으면 절단 정밀도가 매우 높고 절단 후 간격도 매우 작 으면 레이저 절단기의 정밀도가 훨씬 높고 품질이 매우 높다는 것을 보여줍니다.그러나 레이저에서 방출되는 빔은 원추형이므로 잘라낸 슬릿도 원추형입니다.이 조건에서 공작물의 두께가 두꺼울수록 정확도가 떨어지므로 커프가 커집니다.
2. 작업대의 정밀도.작업대의 정밀도가 매우 높으면 절단 정밀도도 향상됩니다.따라서 작업대의 정확도도 레이저 발생기의 정확도를 측정하는 데 매우 중요한 요소입니다.
3. 레이저 빔이 콘 모양으로 집광됩니다.절단할 때 레이저 빔은 아래쪽으로 원추형입니다.이때 절단된 공작물의 두께가 매우 크면 절단 정밀도가 떨어지고 절단 간격이 매우 커집니다.
4. 절단 재료의 종류도 레이저 절단기의 정확도에 영향을 미칩니다.같은 상황에서 스테인레스 스틸 절단 정밀도와 알루미늄 절단 정밀도는 매우 다르며 스테인리스 스틸 절단 정밀도는 더 높고 절단 표면은 더 매끄 럽습니다.
